CRC(Cyclic Redundancy Check)

[Site Map]  [네트워크목차]



연관토픽

1. [상위] BEC(Backward Error Correction)
2. [연관] 패리티 체크(parity check)



기출문제

회차	문제
관리110-3	3. CRC(Cyclic Redundancy Check)의 원리를 기술하고, CRC-8 = x^8 + x^2 + x + 1이고 데이터워드가 01101011 일 때 코드워드를 계산하는 과정을 설명하고, 그 결과가 옳음을 검증하시오.







개념

• 오류 발견을 위해 패킷 데이터 전송 시 송신측은 적은 양의 부가정보(CRC 코드)를 전송할 데이터 꼬리 부분에 부착하여 전송하고, 수신측에서 이를 이용하여 에러 발생 여부를 판단하는 기법
• 데이터 전송 전, 주어진 데이터 값에 따라 CRC 값을 계산하여 데이터에 붙여 전송하고, 수신측은 동일 방법으로 연산하여 수신된 CRC 값과 비교하여 에러를 발견하는 기법
• 짝수 개의 폭주 오류 검출을 위해 2차원 패리티 검사 활용하기도 하나 각 차원에 짝수개의 폭주오류 동시 발생 시 검출 불가, 순환코드를 활용한 CRC를 통해 검출 성능 향상







CRC의 특징

특징	설명
순환 코드 구조	오류 정정을 위해 순환코드 생성, Divisor(제수)를 활용하여 단계적 나눗셈(XOR 연산) 수행
폭주 오류 검출 성능 향상	폭주 오류 길이가 Divisor - 1 길이보다 작을 경우 모두 탐지 가능







CRC 동작방식

• 송신 : CRC 생성(Data + CRC 전송), 수신 : Divider 이용(나머지 값 확인)
• CRC 기법은 Encoding 단계에서 CRC를 생성하여 송신하며, 수신측에서 Divisor를 이용하여 나머지 값 0 유무로 에러 발생 여무 검증

① CRC 생성	CRC 초기값 : 최고 다항식 차수 자리 (X^4 + X^2 + 1 → CRC는 X^4의 차주 자리 - 4자리) Message : Data + n bits, Divisor(생성 다항식) = n+1 bits CRC = Message / Divisor : 2진 나누기 (XOR) CRC 생성기
② 데이터 전송	Data + CRC를 수신측에 전송
③ CRC 검증	수신된 코드워드를 Divisor 이용하여 나누기 하여 나머지가 0이면 정상 수신 Message(Data + CRC) / Divisor = 0 → 정상 CRC 검사기(에러체크)

• 일반적으로 사용되는 생성 다항식은 CRC-8, CRC-16, CRC-32 등 국제표준으로 생성자를 정의







CRC 기법 사례

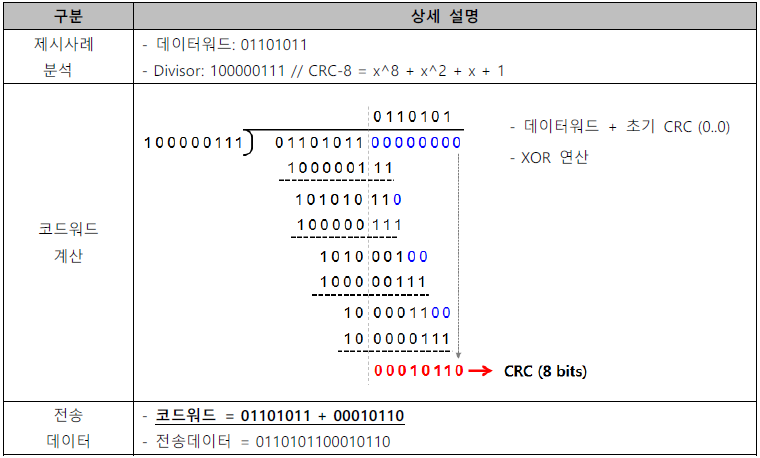

(1) CRC 기법의 코드워드 계산 과정

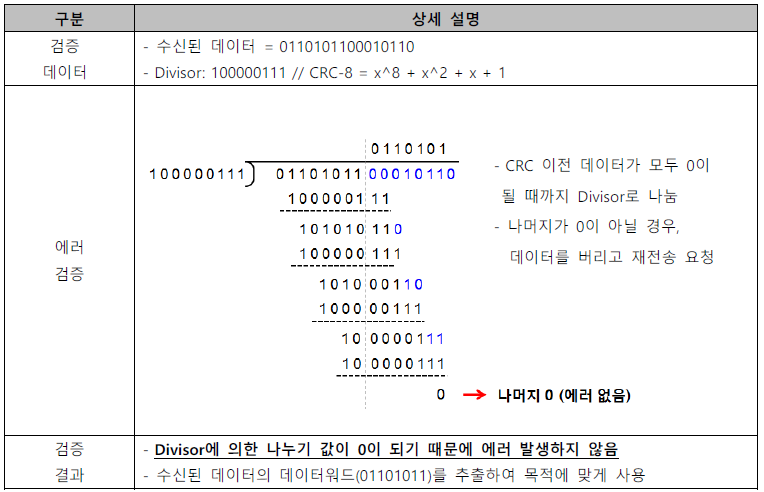

(2) CRC 기법 에러 검증 과정







모범답안

1. [답안] CRC(1교시)
2. [답안] CRC (1교시형)
3. [답안] CRC(2교시형)
4. [답안] 전송데이터 1011010, 디바이더 1101, CRC 계산(2교시)
