정보시스템 규모 산정

[Site Map]  [운영체제 및 구조 목차]



연관토픽

1. [하위] TPC(Transaction Processing Performance Council)



기출문제

회차	문제
관리133-2	1. 정보시스템 하드웨어 규모산정 지침(TTAK.KO-10.0292/R3, 2023.12.06. 개정)예 대하여 다음을 설명하시오.  가. 규모산정의 개념 및 대상 나. 규모산정 절차 다. 규모산정 방식
응용129-2	5. 정보시스템 하드웨어 규모산정지침(TTAK.KO-10.0292/R2)""과 관련하여 다음을 설명하시오. (1) 규모산정 방법 (2) 규모산정 대상 (3) 규모산정 절차
응용119-2	5. TTA 기반으로 정보시스템의 H/W 용량을 산정하고자 한다. 다음에 대하여 설명하시오. 가. H/W 규모산정 방법에 대한 개념 및 장.단점 나. 규모산정 대상 다. CPU 및 스토리지의 성능 기준치
관리117-3	2. “정보시스템 하드웨어 규모산정 지침”의 하드웨어 규모산정 3 가지 방법에 대하여 개념과 장∙단점을 설명하시오.







개념

• 기본적인 용량과 성능요구사항이 제시되었을 때, 그것을 시스템 요구사항으로 변환하기 위한 산정방법
• 기본적인 시스템 용도 및 기초정보(동시사용자 수, 사용자당 오퍼레이션 수 등)와 성능요구사항이 제시되었을 때, 그것을 시스템 요구사항(CPU 성능치, 메모리 크기, 디스크 크기)으로 변환하는 절차.
• 사전 예측적 성격이 있으므로 규모추정이라고도 함







정보시스템 규모 산정 대상

• 기존 서버 장비의 CPU, 메모리, 디스크(시스템/데이터) 부분에 스토리지를 추가한 4가지 분야로 규모 산정







정보시스템 규모 산정 참조 기준

• 가장 일반적인 시스템인 WEB 기반 3 계층 어플리케이션 시스템을 기준으로 CPU, 메모리, 스토리지 용량 산정을 수행할 때, 아래와 같은 성능측정치를 관리하며 TPC-C 등의 공식적인 참조 기준을 활용

구분	CPU			스토리지
	OLTP 또는 OLTP & 배치 애플리케이션	WEB 서버	WAS 서버
성능 측정치	tpmC	OPS		IOPS[각주:1]
참조 성능 기준	TPC-C	SPECWeb2009	SPECjbb2005	SPC-1







정보시스템 규모산정 방법

• 하드웨어 규모산정은 실제 업무와 응용을 기반으로 수학적인 방법론을 사용하여 예측하며 일반적으로 3가지 방법 사용

구분	설명	특징
수식 계산법 (Calculating Method)	사용자 수 등 규모산정을 위한 수요를 토대로 용량수치를 계산하고, 보정치를 적용하는 방법	초기 계획 가능 산정 용이
참조법 (Referencing Method)	업무량(사용자 수, DB 크기)에 따라, 기본 데이터를 토대로 대략적인 시스템 규모를 비교하여 비슷한 규모를 산정	경험기반 산정 유사 사업에 효과적
시뮬레이션법 (Simulation Method)	대상 업무에 대한 작업부하를 모델링하고 이를 시뮬레이션하여 규모를 산정	모델링 수행 고정밀/고비용

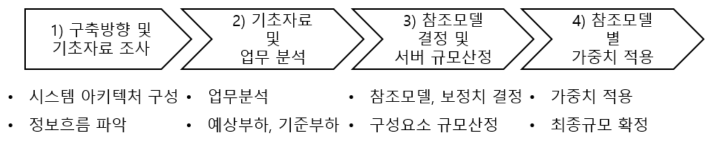

정보시스템 규모 산정 절차

• 4단계의 절차를 거치며, 참조모델과 보정치를 이용해 모델별 가중치를 적용해 최종규모 확정

절차	활동	설명
구축 방향 및 기초자료 조사	이해관계자 협의	정보시스템 최종 사용자 및 주요 이해관계자와의 구축 방향 협의
	시스템/업무 파악	시스템의 대략적인 인프라 정보 및 어플리케이션 업무 정보 파악
	자료조사	목표수준, 사용자 수, 비용, 업무, 확장성, 용량 등 상세 자료 조사
기초자료 및 업무분석	복잡도 분석	업무량 및 연관성, 복잡도 분석을 통해 예상 부하 결정
	기준 부하 산정	업무 별 예상 부하량을 기반으로 기준 부하(TPM, TPS)를 산정
	분석결과 검증	기초자료 및 업무 분석, 산정 부하량에 대한 사용자, 아키텍트 검증
참조모델 결정 서버 규모 산정	참조모델 결정	아키텍처 형태(1-계층, 2-계층, 3-계층)에 따른 참조 모델 결정
	보정계수 설정	피크타임, 데이터베이스 크기, 구조, 계층 등 보정계수 상세 설정
	규모 산정	WEB, WAS, DB, Storage 등 구성요소 별 상세한 규모 산정 수행
가중치 적용	가중치 적용	1-계층: WEB 0.4 + WAS 0.7 + DB 1 2-계층: WAS 0.7 + DB 1 3-계층: 가중치 없음







요소별 규모 산정 방식

구분	규모 산정 방식(산출식)
CPU(OLTP)	CPU(tpmC 단위) = 분당 트랜잭션 수(산정값) * 기본 tpmC(5) * 피크타임 부하(1.3) * DB 크기(1.7) * 애플리케이션 구조 (1.2) * 애플리케이션 부하 (1.7) * 클러스터 (1.4) * 시스템 여유율 (1.3) / 시스템 목표 활용률 (0.7)
CPU(WEB/WAS)	CPU(max jOPS 단위) = (동시 사용자 수(산정값) * 사용자당 오퍼레이션 수 (5) * 기본 OPS (3) * 업무 용도 (WEB:0.7, WAS:2) * 인터페이스 부하 (1.1) * 피크타임 부하 (1.3) * 클러스터 (1.4) * 시스템 여유율 (1.3)) / 시스템 목표 활용률 (0.7) * 단위 보정 (30))
메모리	메모리 (MB 단위 ) = {시스템 영역(산정값) + (사용자당 메모리 (2MB) * 사용자 수 (산정값)) + 미들웨어 버퍼 캐시 메모리 (산정값 )} * 버퍼 캐시 (1.15) * 시스템 여유율 (1.3)
디스크(시스템)	디스크(MB 단위) = (시스템 OS 영역 (산정값) + 응용 프로그램 영역 (산정값) + SWAP영역 (산정값)) * 파일 시스템 오버헤드 (1.1) * 시스템 디스크 여유율 (1.3) * RAID 여유율 (RAID1:2, RAID5:1.3)
디스크(데이터)	디스크(MB 단위) = (데이터 영역(산정값) + 백업 영역 산정값)) * 파일 시스템 오버헤드 (1.1) * 데이터 디스크 여유율(1.3) * RAID 여유율(RAID1:2, RAID5:1.3)
스토리지	- 서버 성능 당 스토리지 성능 비율로 계산하여 규모를 산정 - 서버 성능 1 25,000 tpmC 일 때 스토리지 성능 2,500 IOPS 로 적용

• 규모 산정을 위한 산출식 중 괄호 안의 숫자는 일반적으로 적용하는 보정치로 필요 시 변경하여 활용
• 규모산정 시 신규 시스템에 대한 보정치는 향후 시스템의 원활한 운영을 위해 중장기적 측면과 시스템 전략, 장비 설치 조건 및 하드웨어 기종 별 슬롯(Slot) 수 적정성 등을 고려하여 적용해야 함







정보시스템 규모산정 방법의 장단점

구분	장점	단점
수식계산법	명확한 근거 제시 가능 타 방법에 비해 간단한 산정	보정치 오차에 영향도 큼 정확한 (보정) 근거자료 제시 곤란
참조법	유사사업에 정확성 비교적 안전한 규모산정 가능	근거 제시 미약(비교에 의함)
시뮬레이션법	상대적으로 정확한 값 획득	시간과 비용이 많이 소요







모범답안

1. [답안] 정보시스템 하드웨어 규모 산정 방법 개념/장단점(2교시)
2. [답안] 정보시스템 하드웨어 규모산정(1교시)















1. IOPS : Input Output Operation per Second [본문으로]
